新天锦洗扫车
联系人：章经理
手机：15608662998
微信：15608662998
地址：湖北省随州市南郊平原岗程力汽车工业园
超长质保
专业团队
全程监督
合作共赢
优惠活动：3千－3万
购车前必看：
此款车型我公司已申报国家汽车公告及环保公告，可合法办理上户手续。因车辆专用组成部分、发动机配置不同，所以整车价格不同。您可以在购车前与我们联系，我们会根据您的需求给您最合适的车型配置和最优惠的价格，欢迎拨打销售热线：15608662998（微信同号）

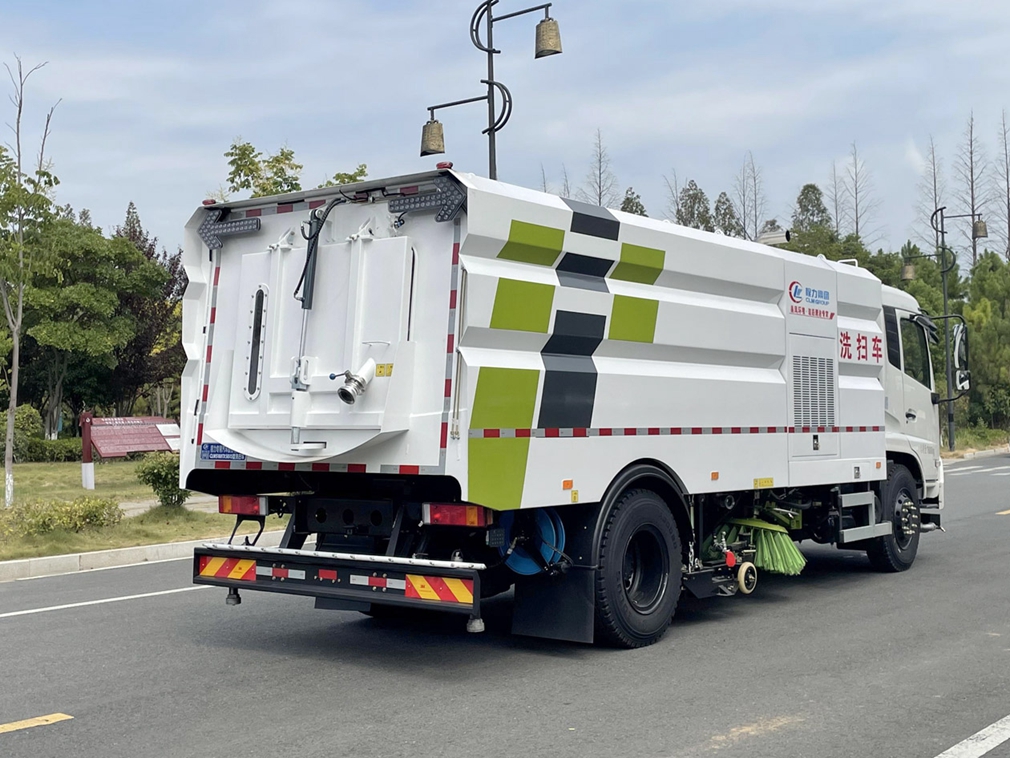

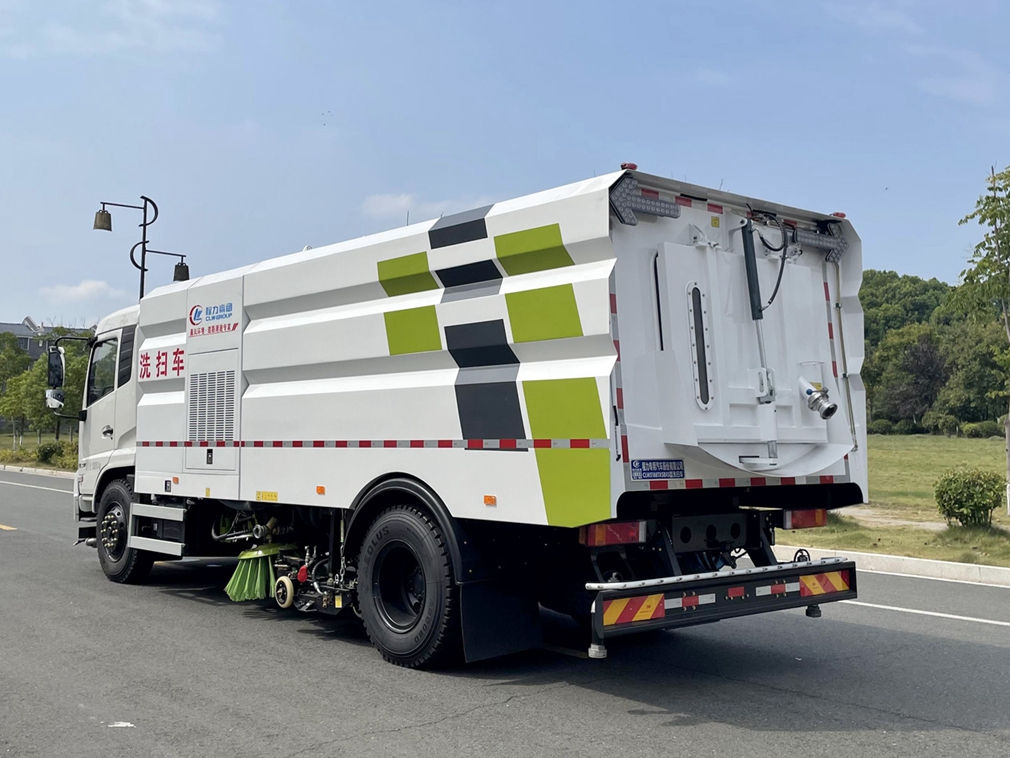

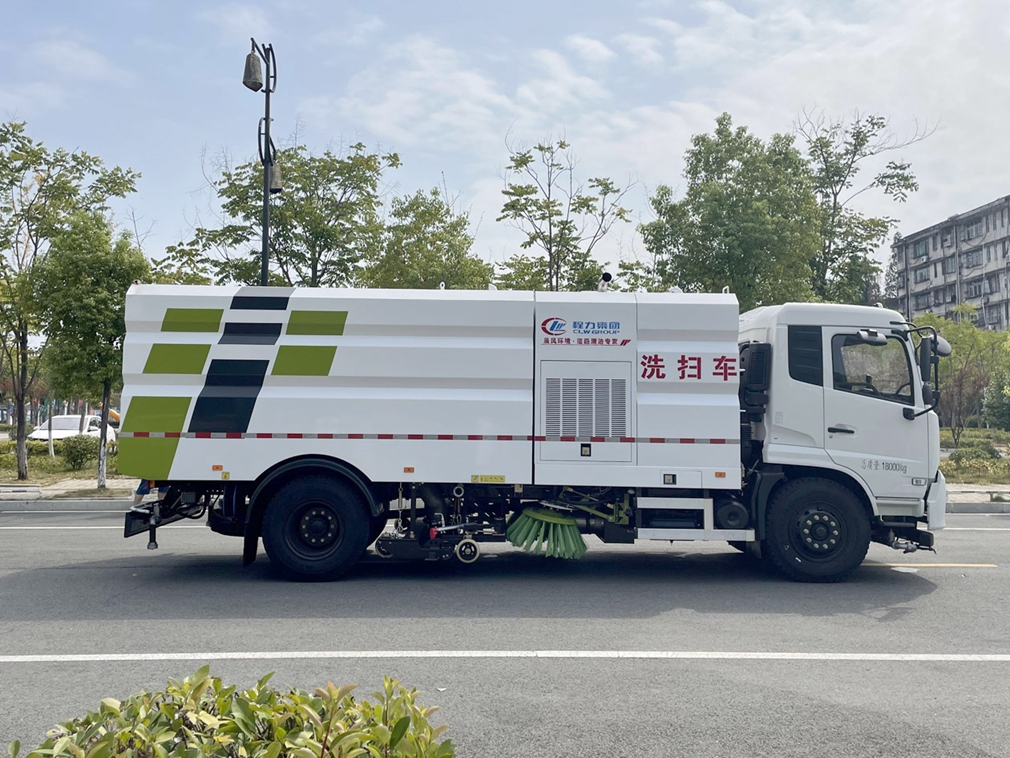

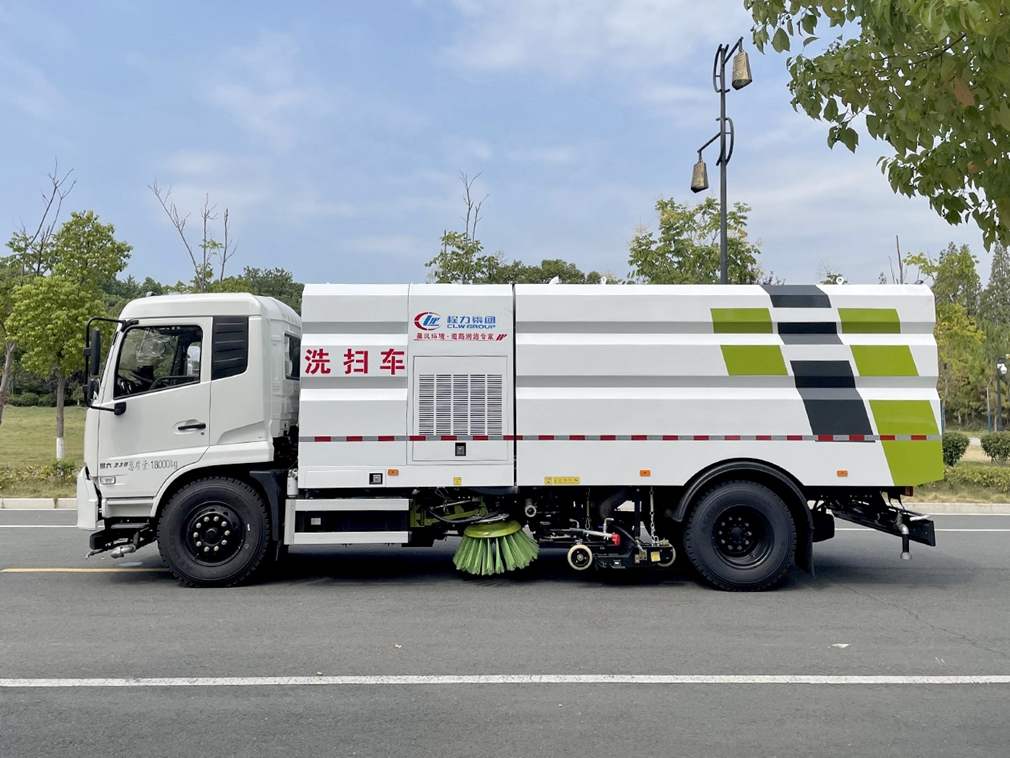

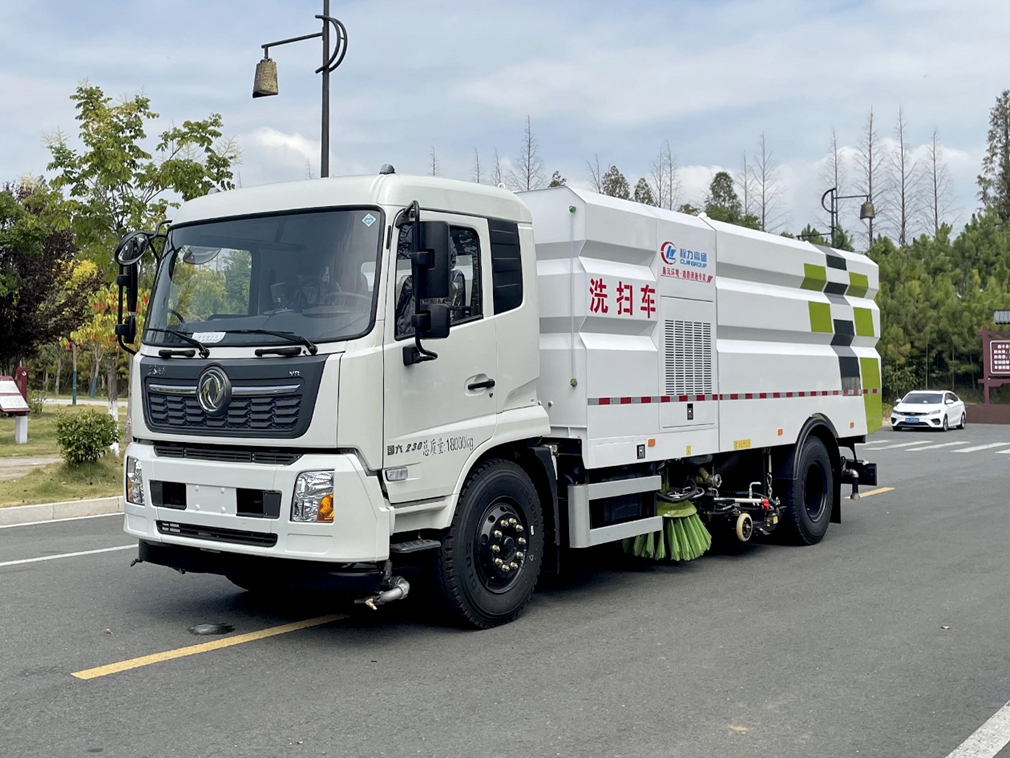

全方位高清图展示
具体参数
新天锦洗扫车
参数配置
带 2 个中置扫盘，康明斯 170 马力副发动机；大力马达；德国高压水泵（前冲/侧喷/中喷/后喷雾/侧冲洗水枪/垃圾箱 自洁/万向高压路沿清洗）；台湾液压阀组；威龙低压泵（气动前冲、后洒）；4mm 不锈钢垃圾箱；不锈钢水箱；不锈 钢高压管路；双层不锈钢吸尘筒；德国控制器；尾部箭头灯；机油、垃圾箱、水箱均带防溢或低位报警装置；倒车及 右扫监视器；多达 16 条语音提示；防倾倒垃圾翻车保护，检修安全保护，倒车吸盘保护；20m 高压冲洗卷盘；后喷 雾降尘；刷臂转动机构使用德国进口高新耐磨工程隔套，免打黄油；精密冷弯无缝液压油管；CAN 总线集成式运动 控制器，一键电脑控制。
|
车辆型号 |
CLW5188TXSBX6 型洗扫车 |
备注 |
|||
|
二类底盘型号 |
DFH1180EX8 |
|
|||
|
轴距 |
5000 mm |
|
|||
|
前/后悬 |
1400/2150 mm |
|
|||
|
发动机型号/功率 |
底盘发动机 |
B6.2NS6B230 |
169 kW |
|
|
|
副发动机 |
B170 |
125 kW |
|
||
|
最大爬坡角 |
30% |
|
|||
|
最小转弯直径 |
≤16m |
|
|||
|
排放 |
GB3847-2005,GB17691-2018 国Ⅵ |
|
|||
|
加速行驶车外噪声 |
≤84dB（A），满足噪声二阶段要求 |
|
|||
|
最高车速 |
89 km/h |
|
|||
|
接近角 |
17 ° |
|
|||
|
离去角 |
12 ° |
|
|||
|
制动距离 |
≤10 m |
|
|||
|
质量参数 |
整备质量 |
11800, 11300 kg |
|
||
|
最大总质量 |
18000 kg |
|
|||
|
尺寸参数 |
外形尺寸（长×宽×高） |
8540X2500X3150 mm |
|
||
|
最小离地高度 |
230 mm |
|
|||
|
高压清洗 |
清洗速度 |
|
3~20 Km/h |
|
|
清洗宽度 |
3.5 m |
|
||
|
清洗水压力 |
10 MPa |
|
||
|
水泵流量 |
142 L/min |
|
||
|
吸扫作业 |
清扫效率 |
≥95% |
|
|
|
最大吸入粒度 |
110 mm |
|
||
|
吸扫宽度 |
3.5 m |
|
||
|
最大清扫能力 |
70000 m²/h |
|
||
|
碟形盘刷外伸尺寸 |
≥400 mm |
|
||
|
吸扫行驶速度 |
3-20 km/h |
|
||
|
罐体 |
水罐额定容量 |
9 m³ |
|
|
|
垃圾箱 |
垃圾箱额定容量 |
7 m³ |
|
|
|
卸料门开启角度 |
≥90 ° |
|
||
|
液压系统 |
型式 |
开式、电气控制 |
|
|
|
主要元件 |
齿轮泵、液压马达、液压缸、电磁阀 |
|
||
|
系统压力 |
16 MPa |
|
||
|
液压油箱容量 |
60 L |
|
||
|
油温 |
60 ˚C |
|
||
|
电气系统 |
型式 |
DC24 V |
|
|
|
电压 |
24 V |
|
||
|
蓄电池 |
24 V（2 只 12 V 串联） |
|
||
|
高压水系统 |
型式 |
柱塞泵 |
|
|
|
型号 |
德国 PT40 |
|
||
|
系统压力 |
10 MPa |
|
||
|
转速 |
1150 r/min |
|
||
|
水阀型式 |
气控高压球阀 |
|
||
|
水阀压力 |
7 MPa |
|
||
|
喷嘴型式 |
高压洗涤型 |
|
||
|
水滤器 |
滤网式 |
|
||
|
洒水系统 |
主要部件 |
电动隔膜泵、水滤器、喷嘴等 |
|
|
|
低压水系统 |
型号 |
威龙 60/90 ，50/ 110 |
|
|
|
流量 |
60 ，50 m3/h |
|
||
|
扬程 |
90 ，110 m |
|
||
|
扫盘装置 |
型式 |
中置两个扫盘，液压马达驱动，转速可调， 可独立控制，具有自动避让功能 |
|
|
|
扫盘直径 |
850 mm |
|
||
|
扫盘速度 |
高：110 中：80 低：50 |
|
||
|
扫盘角度 |
前倾：4-6 度 外倾：4-7 度 |
|
||
|
吸盘 |
型式 |
双吸口，液压控制，弹簧悬浮。 |
|
|
|
吸口直径 |
180 mm |
|
||
|
吸盘宽度 |
2400 mm |
|
||
|
侧喷杆 |
V 型喷杆，具有自动避让功能 |
|
||
产品功能特点
1 、工作原理
清扫：副发动机驱动液压油泵和风机工作。液压油泵驱动左、右扫盘伸缩、升降、旋转。左 右扫盘将两侧的垃圾扫至洗扫车下面、吸嘴前方。风机工作使垃圾箱、吸管和吸嘴组成的风 道产生高速气流，在气流的作用下，垃圾吸入吸嘴，并进入垃圾箱中。底盘发动机驱动洗扫 车向前行走，扫至吸嘴前方的垃圾不断进入到吸嘴中，并源源不断地被吸到垃圾箱中，实现 路面清扫。
洗扫：清扫作业装置工作的同时，副发动机驱动配有专用离合器的高压水泵参与工作。高压 水泵将来自清水箱的清洁水加压后通过高压管路控制阀等分别输送到吸嘴内喷水杆和左、右 喷水杆，各喷杆上装有多个特制的不锈钢扇形喷嘴，扇形喷嘴喷出的扇形水帘组成一总宽不 小于 3.5m 的 U 形水刀，直接冲洗路面，冲洗路面后的水被吸回到垃圾箱中，实现路面洗扫。 路沿和路沿石立面洗刷：利用扫盘的左或右立扫，左或右喷杆上的路沿石清洗喷嘴，选用左 或右洗扫作业模式进行洗扫作业，就可对左或右路沿与路沿石立面进行洗刷作业。
后喷雾：在洗扫车后部垃圾箱下方配有喷雾喷杆，喷雾喷杆上装有多个喷雾喷嘴。启动副发 动机和高压水泵，打开后喷雾开关，启动底盘车前行，就可进行喷雾降尘作业。
低压冲洗：利用离心水泵的低压力、大流量对路面进行冲洗作业，作洒水车用。
2 、功能介绍
1）该车集扫路车、洒水车和高压清洗车功能于一体，具备路面清扫、路面洗刷、高压清洗、
低压冲洗、路缘石洗刷、垃圾收集、污水回收、喷雾降尘和道路隔离墙清洗、小广告清洗等 多种作业功能。
2）采用“ 中置两立扫＋中置宽吸嘴（内置高压水喷杆）＋左右高压侧喷杆 ”的结构。
3）采用先进的 CAN 总线、智能化一键控制技术，全部作业均在驾驶室内完成，作业时，只 需选定作业模式后，各作业机构的启动与关停由程序自动控制。具有全洗扫作业、左洗扫作 业、右洗扫作业、全扫路作业、左扫路作业、右扫路作业、全吸作业、左洗作业和右洗作业
等 9 种作业模式可选。
