车辆型号

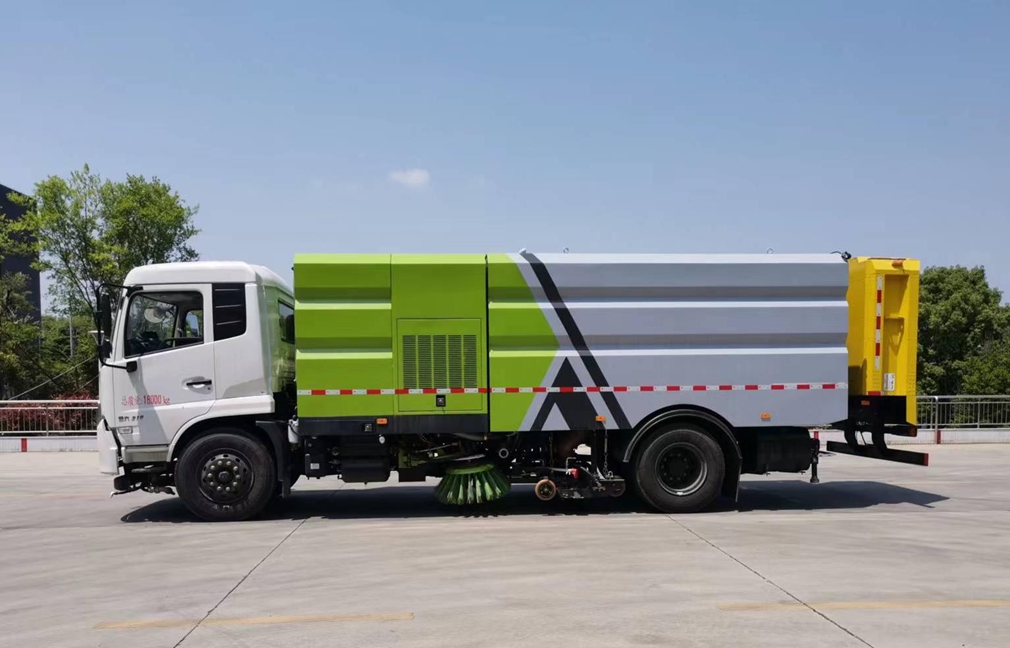

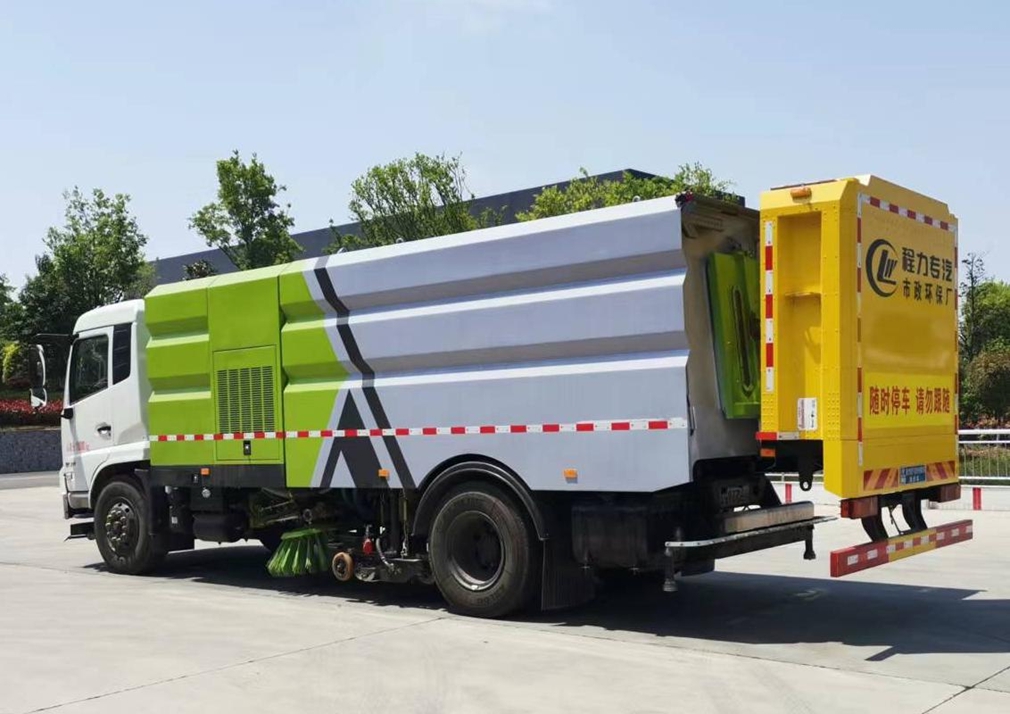

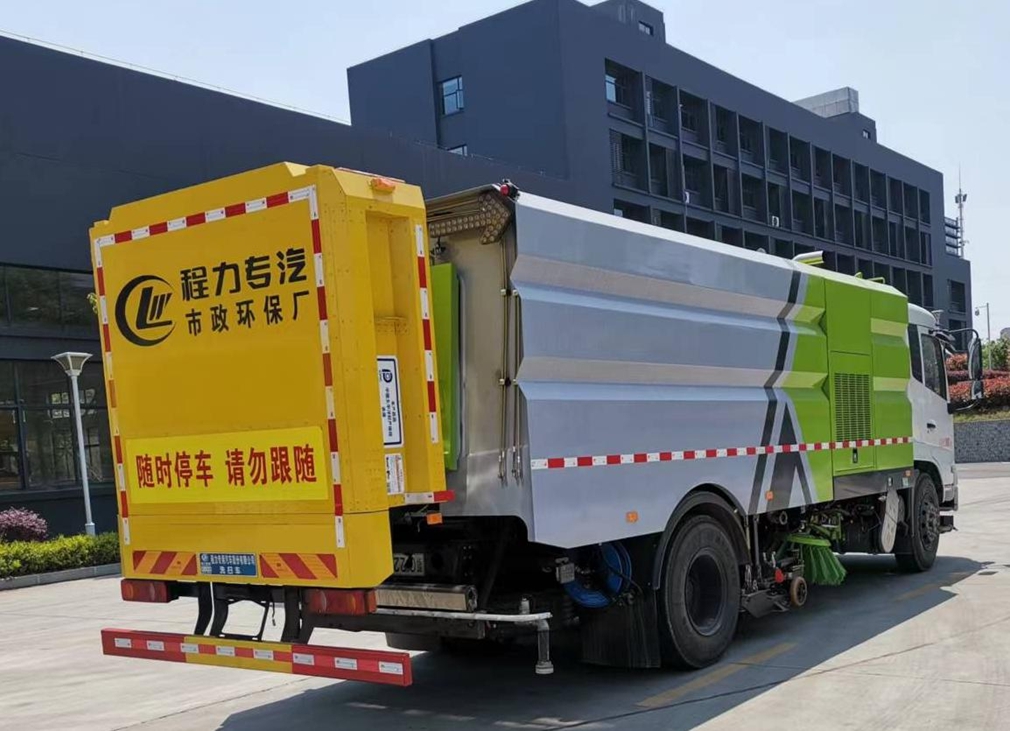

CLW5182TXSD6 型洗扫车

备注

二类底盘型号

DFH1180EX8

轴距

5000 mm

前/后悬

1400/2950, 1430/2920 mm

发动机型号/功率

底盘发动机

D6.7NS6B230

B6.2NS6B210

B6.2NS6B230

169 kW

154 kW

169 kW

副发动机

B170

125 kW

最大爬坡角

30%

最小转弯直径

≤16m

排放

GB3847-2005,GB17691-2018 国Ⅵ

加速行驶车外噪声

≤84dB（A），满足噪声二阶段要求

最高车速

89 km/h

接近角

17 °

离去角

13 °

制动距离

≤10 m

质量参数

整备质量

11800kg

最大总质量

18000 kg

尺寸参数

外形尺寸（长×宽×高）

9350×2500×3120 mm

最小离地高度

230 mm

高压清洗

清洗速度

3~20 Km/h

清洗宽度

3.5 m

清洗水压力

10 MPa

水泵流量

142 L/min

吸扫作业

清扫效率

≥95%

最大吸入粒度

110 mm

吸扫宽度

3.5 m

最大清扫能力

70000 m²/h

碟形盘刷外伸尺寸

≥400 mm

吸扫行驶速度

3-20 km/h

罐体

水罐额定容量

9 m³

垃圾箱

垃圾箱额定容量

7 m³

卸料门开启角度

≥90 °

液压系统

型式

开式、电气控制

主要元件

齿轮泵、液压马达、液压缸、电磁阀

系统压力

16 MPa

液压油箱容量

60 L

油温

60 ˚C

电气系统

型式

DC24 V

电压

24 V

蓄电池

24 V（2 只 12 V  串联）

高压水系统

型式

柱塞泵

型号

德国 PT40

系统压力

10 MPa

转速

1150 r/min

水阀型式

气控高压球阀

水阀压力

7 MPa

喷嘴型式

高压洗涤型

水滤器

滤网式

洒水系统

主要部件

电动隔膜泵、水滤器、喷嘴等

低压水系统

型号

威龙 60/90 ，50/ 110

流量

60 ，50 m3/h

扬程

90 ，110 m

扫盘装置

型式

中置两个扫盘，液压马达驱动，转速可调， 可独立控制，具有自动避让功能

扫盘直径

850 mm

扫盘速度

高：110       中：80       低：50

扫盘角度

前倾：4-6 度    外倾：4-7 度

吸盘

型式

双吸口，液压控制，弹簧悬浮。

吸口直径

180 mm
